燃气涡轮机控制


像燃气涡轮机控制之类的高要求的应用需要在危险环境中可靠运行。Diakont行业领先的防爆电动伺服执行器系列用于提高燃气轮机行业的效率,安全性和可靠性,可靠性,应用如:
  • 进口导向叶片 (IGV)控制
  • 喷嘴导向叶片 (NGV)控制
  • 燃油阀控制

Diakont防爆的执行器与控制单元提供超过20多年的无故障的运行的卓越可靠性。Diakont电动伺服执行器采用先进技术,包括紧密加工的滚珠丝杠和高强度永磁同步马达(PMSM)。该组件集成在一个单元中,即在紧凑的尺寸提供卓越的性能。原来涡轮机控制行业使用液压系统。然而,由于伴生液压组件的需要,使用液压系统诱致复杂性,维护成本与空间挑战等问题。Diakont电动伺服执行器直接替换液压系统,提供紧凑的、更低廉的和更安全的方案。

概观

使用Diakont防爆电动伺服执行器更换现有执行器的优势包括:

  1. 地维护与长寿民时间
  2. 适合更换重型/复杂的液压系统
  3. 涡轮机控制行业中性能相当的最紧凑的执行器
  4. 在恶劣操作环境中,耐用性很高
  5. 用于智能控制单元,排除故障和简化集成
低维护和长时间的寿命

Diakont电动伺服执行器提供卓越的使用寿命,同时只需最少的维护。Diakont执行器采用先进的滚珠丝杠技术,可确保20多年或更长的操作寿命。此外,Diakont建议把这种执行器的润滑每4年换一次。



紧凑设计

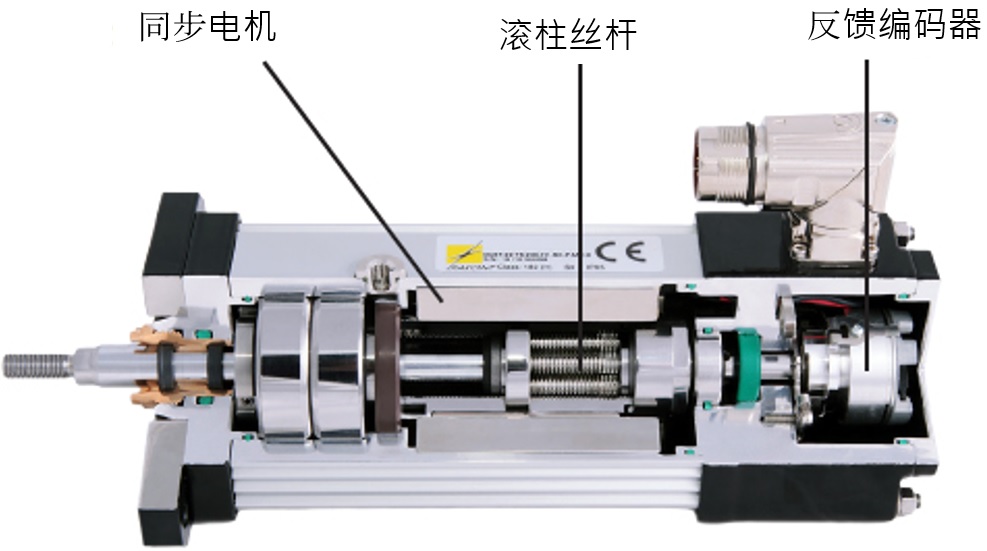

Diakont电动伺服执行器采用先进技术,包括紧密加工的滚珠丝杠和高强度永磁同步马达(PMSM)。该组件集成在一个单元中,即在紧凑的尺寸提供卓越的性能。



智能控制单元

Diakont的防爆控制单元通过模拟或数字接口提供控制执行器的能够和促进执行器集成、潜在故障检测和故障排除服务。

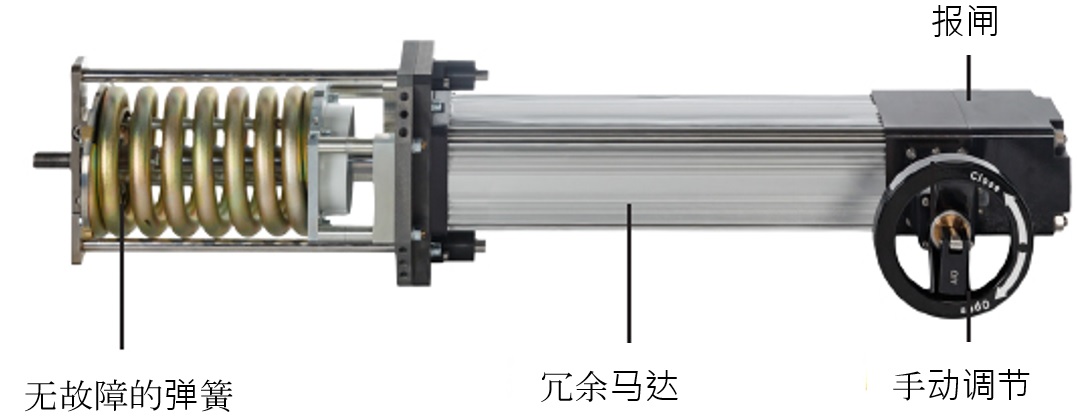

组件选项

为了确保在燃气轮机应用中可靠运行,Diakont电动伺服执行器具有多种选项。

  • 无故障弹簧
  • 机电报闸
  • 接线盒为电缆的容易断开
  • 冗余马达
  • 手动调节等

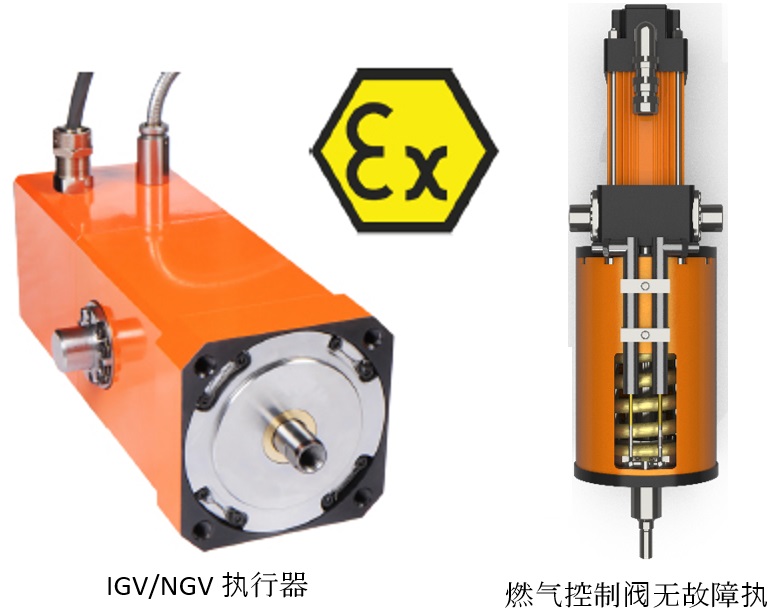

IGV/NGV执行器规格

中等力量

中等力量

高等力量

额定推压

31 kN

113 kN (220 kN 可选)

高限速度

100 mm/sec

55 mm/sec

报闸

选项

选项

无故障弹簧

选项 选项

操作环境温度


执行器: -40°C 到+120°C
控制单元: -40°C 到 +60°C

执行器: -40°C 到+120°C
控制单元: -40°C 到 +60°C

储存温度


执行器: -50°C 到 +120°C
控制单元: -40°C 到 +85°C
( -50°C option)

执行器: -50°C 到 +120°C
控制单元: -40°C 到 +85°C
( -50°C 可选)

危险环境 (防爆)


执行器: Atex 2*区
(Atex 1区可选)
控制单元: Atex 2区

执行器: Atex 2*区
(Atex 1区可选)
控制单元: Atex 2区

防护振动

至于 10G (10-500 Hz) 至于 10G (10-500 Hz)

请向本地Diakont代表询问关于UL和CSA证书的信息。



燃油阀控制执行器规格

组态选项

转型

线型

额定推压/扭矩

30 Nm

6 kN

载荷关闭时间

0.1 sec

0.25 sec

无载荷关闭时间

0.2 sec

0.35 sec

无故障弹簧

定位紧密


±4 arcmin

±0.04 mm

操作环境温度


执行器: -40°C 到+100°C
控制单元: -40°C 到 +60°C

执行器: -40°C 到+100°C
控制单元: -40°C 到 +60°C

储存温度


执行器: -50°C 到 +100°C
控制单元: -40°C 到 +85°C
( -50°C 选项)

执行器: -50°C 到 +100°C
控制单元: -40°C 到 +85°C
( -50°C 选项)

危险环境 (防爆)

执行器: Atex 1区*
执行器: Atex 2区
执行器: Atex 1区*
执行器: Atex 2区

防护振动

至于 10G (10-500 Hz) 至于 10G (10-500 Hz)

*请向本地Diakont代表询问关于UL和CSA证书的信息。


定制修改

以上所列的IGV/NGV上用的执行器的规格基于常用的配置。然而,以满足特定客户的要求,可以进行自定义修改。关于更多信息,请联系Diakont代表。


本地客户服务

联系Diakont的本地技术支持和故障排除的代表在美国(圣地亚哥),意大利(阿雷佐)和俄罗斯(圣彼得堡)。Diakont的现场团队支持安装,调试和维护。Diakont还拥有各种耐力和功能测试台。
