电阻焊接

Diakont的电动伺服电机提供质量最高的焊接点在最高的生产率。显著跑赢滚珠丝杆和气动的执行器,带集成电机的Diakont滚柱丝杆执行器提供同类之最的寿命在体积紧凑和重量轻的形式,结果是最佳产量和高的焊接质量。





同类之最的寿命

除了提供无与伦比的品质以外,采用Diakont的伺服电机在您的焊钳或凸焊上可带来无法比拟的寿命。优化的行星滚柱丝杆的螺纹设计、精密加工精度和特殊的硬化过程,使Diakont电动缸的使用寿命超过竞争者的参数在真实世界的应用,按照高达3000万循环次数寿命在高达22kN的推力。与其他市场上的焊接解决方案相比,寿命更长达300%至500%。




重量轻和体积紧凑的解决方案

采用在C型和X型的Diakont电动缸的重量是10.6公斤起,将这些产品是焊接行业的最轻巧的解决方案之一。 为了特别轻型的伺服焊枪,Diakont还提供减少重量的电动缸(5公斤起)。采用这些轻型执行器及伺服枪允许最终客户把更小的机器人部署在一起,从而实现更高效的生产空间布局。

依照焊接行业的特殊要求,如径向力、安全要素、维护性能,Diakont提供特殊的紧凑支持径向负载部件、反旋转的部件和紧凑抱闸选项 -  有关详细信息,请参阅项选的制表。

产品规格

下面的列表包括采用在焊枪上的Diakont标准伺服执行器的产品线。然而,Diakont的工程 团队经常改变现有的设计,为了满足特定应用的要求。

型号 焊接压力,
N
丝杆导程,mm/rev 极大的速度, mm/sec  使用寿命,焊接循环 执行器尺寸,mm 长度, mm 重量,kg
DA99-W25 22,000 5 300 >16,000,000 99 x 99 320 10.6
DA99-W212 8,800 12.5 750 >30,000,000 99 x 99 320 10.6
DA140-25 44,600 5 200 >10,000,000 140 x 140 437.5 30.5

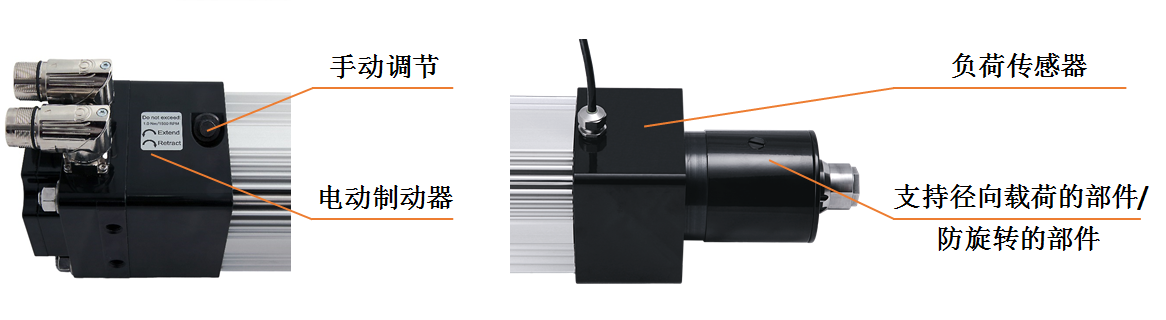

选项



可选的径向负载支持和反旋转的部件

一些焊钳的设计(尤其是C型焊枪)需要径向负载的支持为了一直保证焊枪尖端对齐和减少有害的径向负载在电动缸的活塞杆。对于确保焊接质量和设备/电动缸寿命这些因素使十分重要。为了提高径向负载的耐久性,Diakont提供一个特殊的选项:内部的支持径向负载与同事反旋转的部件。这种紧凑的解决方案的重量只有2.2公斤和加长95.5mm。

可耐得最高的侧面载荷

 有支持径向载荷的部件(150 mm的行程)

1,440 N

 无径向载荷的部件

540 N




可选的机电抱闸

有一些机器人焊枪需要抱闸的选项。根据这个需求,Diakont提供特殊的紧凑抱闸方案,这增加重量才1公斤。




可选的手动调节

在突然掉电的情况下进行电动缸的调节,Diakont提供紧凑手动调节的选项,这一块是方便地配置为电动缸的上面,以及一个定制的、易于使用的驱动工具。



测试的结果



性能和寿命

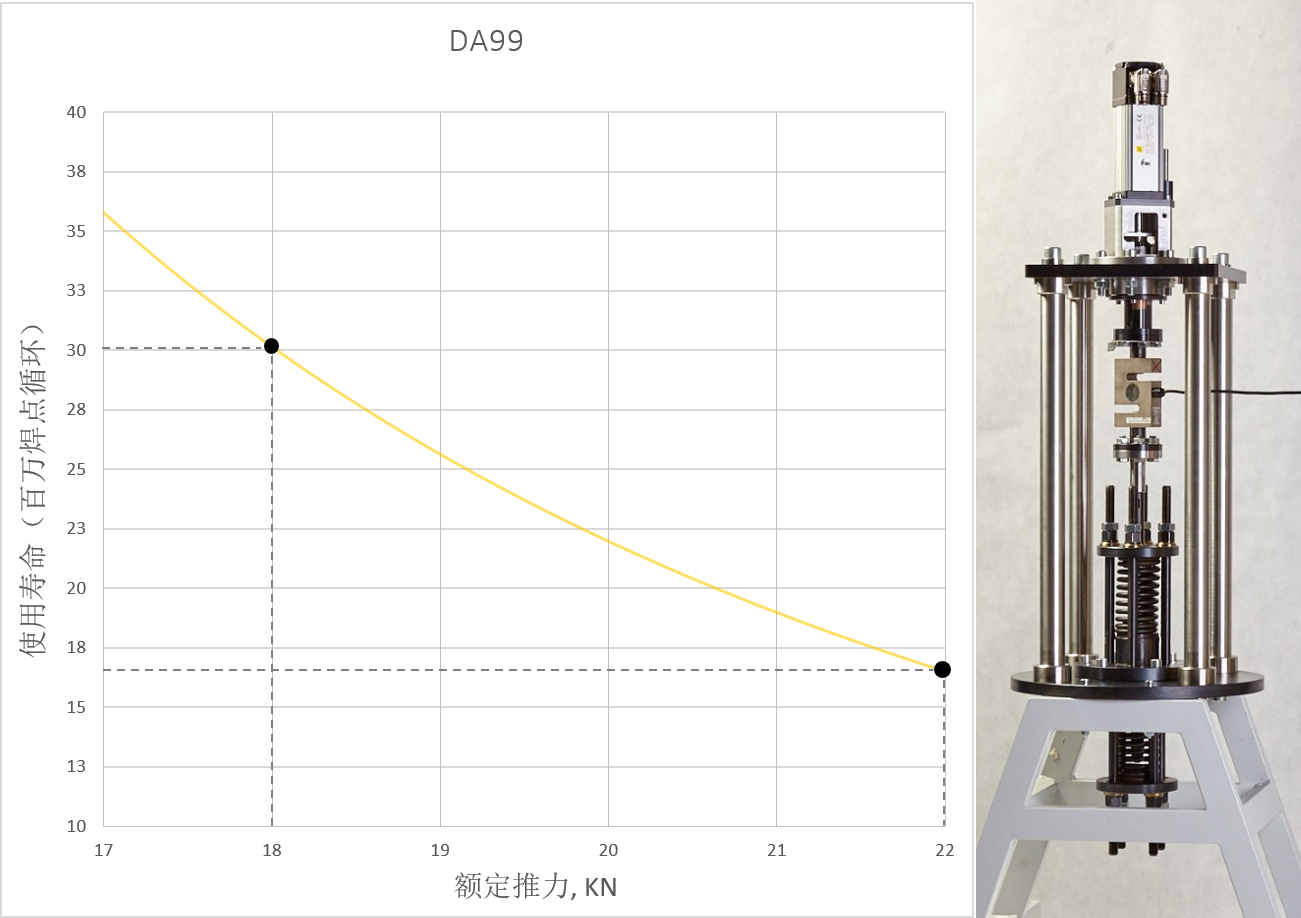

现代的汽车制造业具有严格的维护寿命要求,那是要超过1000万焊接循环次数。Diakont不断地测试电动缸为确认电动缸符合这些要求。的寿命测试证明Diakont的DA99系列电动缸可在到达22千牛顿的情况下超过1600万循环次数,而在到达18千牛顿的情况下超过3000万焊接循环次数。


型号

动态负载,N

DA99-W212

48,200 N

DA99-W25

56,000 N

DA140-25

98,000 N




工作循环

在测试的过程中,电动缸端上施加的极大压力是22千牛顿。在维护的测试过程中
