直升机执行系统

在直升机中,像其他飞行器一样,执行是安全关键系统。Diakont优化的电动伺服执行器非常紧凑,重量轻,是直升机运动控制应用的独特理想方案,如转子叶片后缘襟翼,飞行器上的吊杆控制,起落架和通道门执行控制。用于独特专利滚柱丝杠减速器,Diakont执行器提供最大扭矩值和使用寿命持续时间,具有同类机构最佳的重量/扭矩(力)比率。

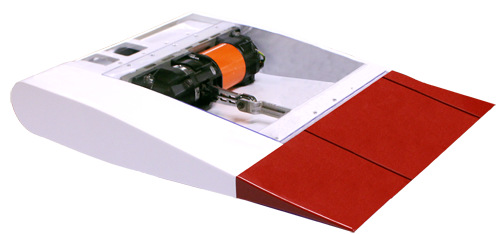

Diakont供应产品是采用在直升机旋转叶片的控制后缘襟翼的旋转式伺服执行器。大型直升机可能受到较高的振动力。以抵消这种振动的空气负荷,有些直升机利用摆动的后缘襟翼为了减少振动轮毂负载和提高飞行范围及工作负载。然而这种益处将被原来技术的系统重量会容易取消。因为Diakont的旋转式执行器的重量就不到1公斤在一个非常紧凑的设计,所以直升机的设计师可以利用后缘襟翼的好处。除了在直升机的成功的应速度用案例之外,Diakont可以运用自身的旋转式执行器在另外的需要领先旋转式运行控制解决方案的行业。


高频高扭矩执行器
  • 额定扭矩 – 达到18Nm
  • 机电执行器的重量 – 950克
  • 抗振性 – 20G 以上
  • 频率 – 达到19 Hz
  • 紧凑和抗振动的控制系统

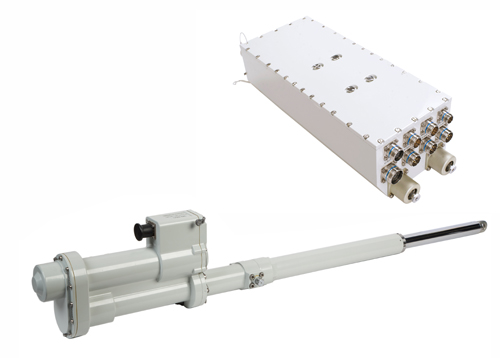

Diakont推荐采用在吊杆线形控制的处理货物操作的伺服执行器。



更长的寿民时间和重量轻的方案
  • 机电执行器的重量 – 12.5 kg
  • 推力 – 3,100 N
  • 行程 – 635 mm
  • 速度 – 24 mm/sec

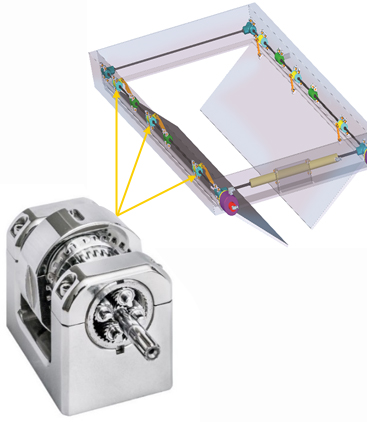

DIAKONT的起落架和通道门的驱动系统包含双模冗余、闭环的的运动链采用行星滚柱丝杠的传动装置。这种配置在发生故障的未必会发生情况下确保安全操作。每滚柱传动装置安装在连接与双模冗余马达的轴上。众多滚柱丝杠均匀分布马达扭矩通过结构系统。使用该电子设计,飞行器动态被优化,由于减少的结构重量,增加的安全数据和地维护要求。



高扭矩和紧凑尺寸
  • 每个减速器的扭矩 – 1000多Nm
  • 紧凑的尺寸, Ø 70 mm
  • 使用滚柱丝杠代替轴承 (增加寿民时间和可靠性)
